두 곡선의 extrude 방향은 동일한 방향이 아니라 각 곡선의 스케치면의 수직방향으로 extrude가 실행되도록 디폴트값이 지정되어 있습니다.
임의의 방향으로도 extrude도 가능하지만, 이 경우에는 실행하실 방향을 확인하셔야 합니다.
방향을 잘못 선택하게 되면 두 extrude된 면이 교차되는 선이 생성이 안될수도 있습니다.
- 통합검색
공학계열 박부창 교수님
답변완료
[강의9]combine 기능이 이해가 가지 않아 질문 드립니다.
- 작성자 문*형 (p*******5)
- 작성일 2023-02-27
- 과목 3D 설계
- 질문유형
- 강좌내용
제가 이해하기로는 combine은 임의의 3차원 곡선을 작도하기 위해 정면도, 평면도를 이용해 두 개의 곡선을 그린 후, 두 곡선의 extrude한 면의 교선을 자동으로 작도해주는 기능인 것 같습니다.

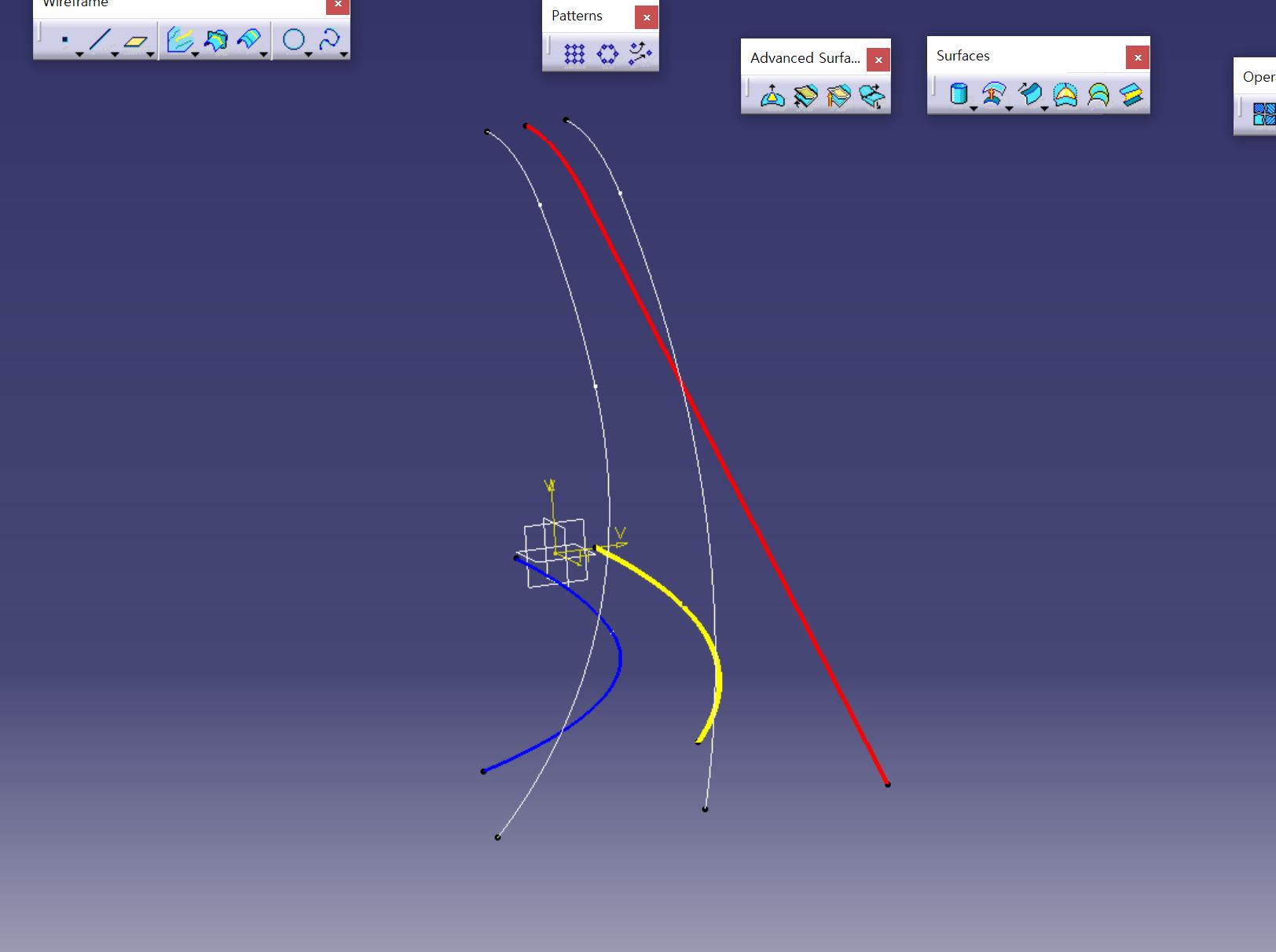

그런데 정면도, 평면도의 두 곡선이 extrude되는 방향이 잘 이해가 가지 않습니다. 예를 들어 강의의 빨간선과 파란선이z축 방향으로 extrude 된다면 만나는 평면이 없고, extrude는 3차원 상에서 임의의 방향으로 모두 가능한데 직관적으로 이해가 어려운 것 같습니다.
확인을 위해 빨간선을 -x방향으로 이동시킨후 combine 하여도 동일한 sketch가 그려지는데 원리를 알고싶습니다.
