답변완료 예제 2.8
  • 작성자 김*민 (k***********************2)
  • 작성일 2025-08-08
  • 과목 회로이론
질문유형
강좌내용
강좌
[회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이)
첨부파일

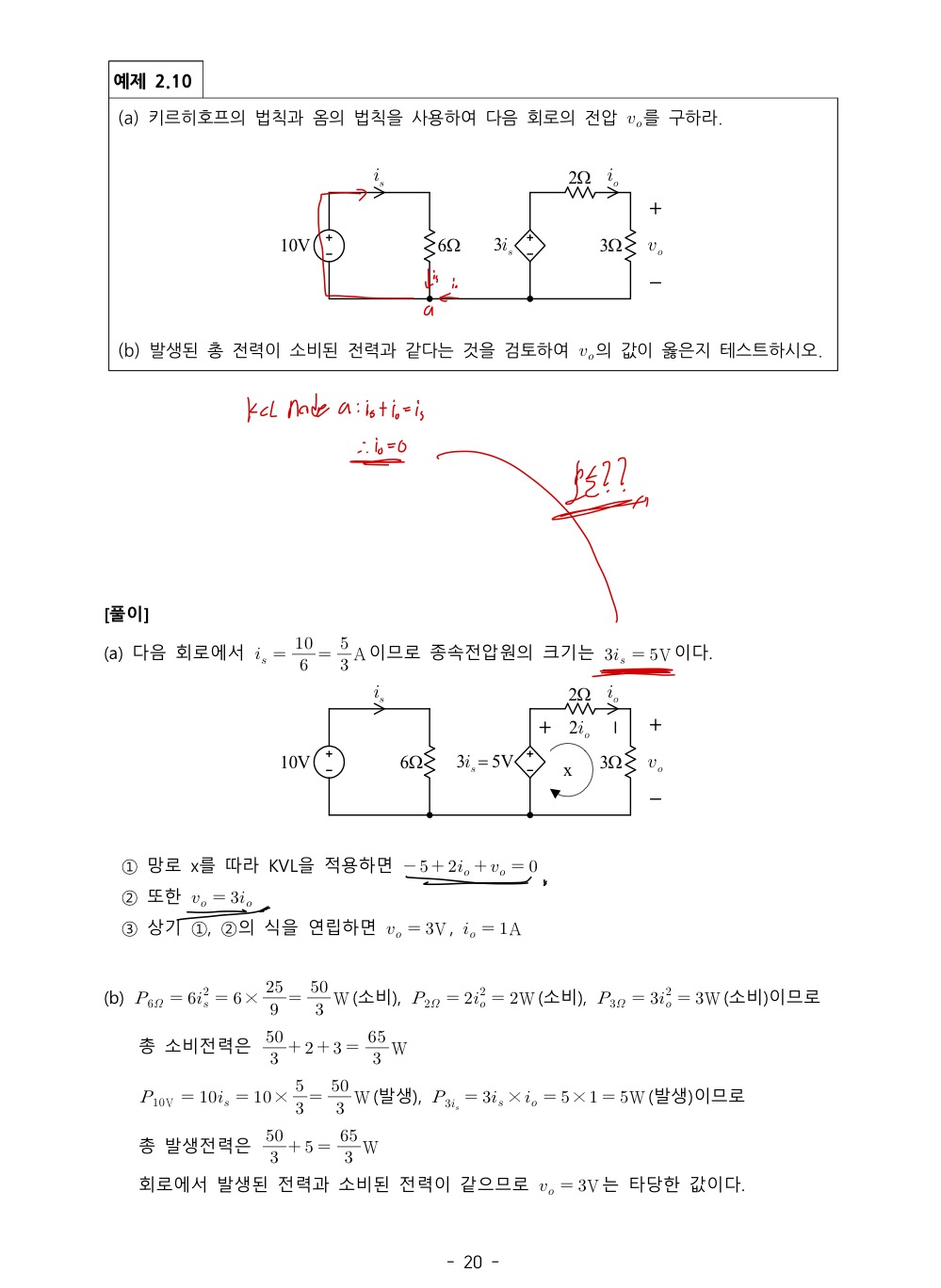

i_0가 0, 5/3으로 나오는데,,, kcl, kvl 옳게 써서 구한 거 같기에 오류는 아닌 거 같은데 이 상황은 뭔가요..?

※ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다.

댓글 0

    • 양*목
    • 교수님

    안녕하세요. 양진목입니다.


    올려주신 풀이에서 a마디로 들어오는 전류 io가 회로의 오른쪽 망로에 흐르는 전류 io가 아닙니다.

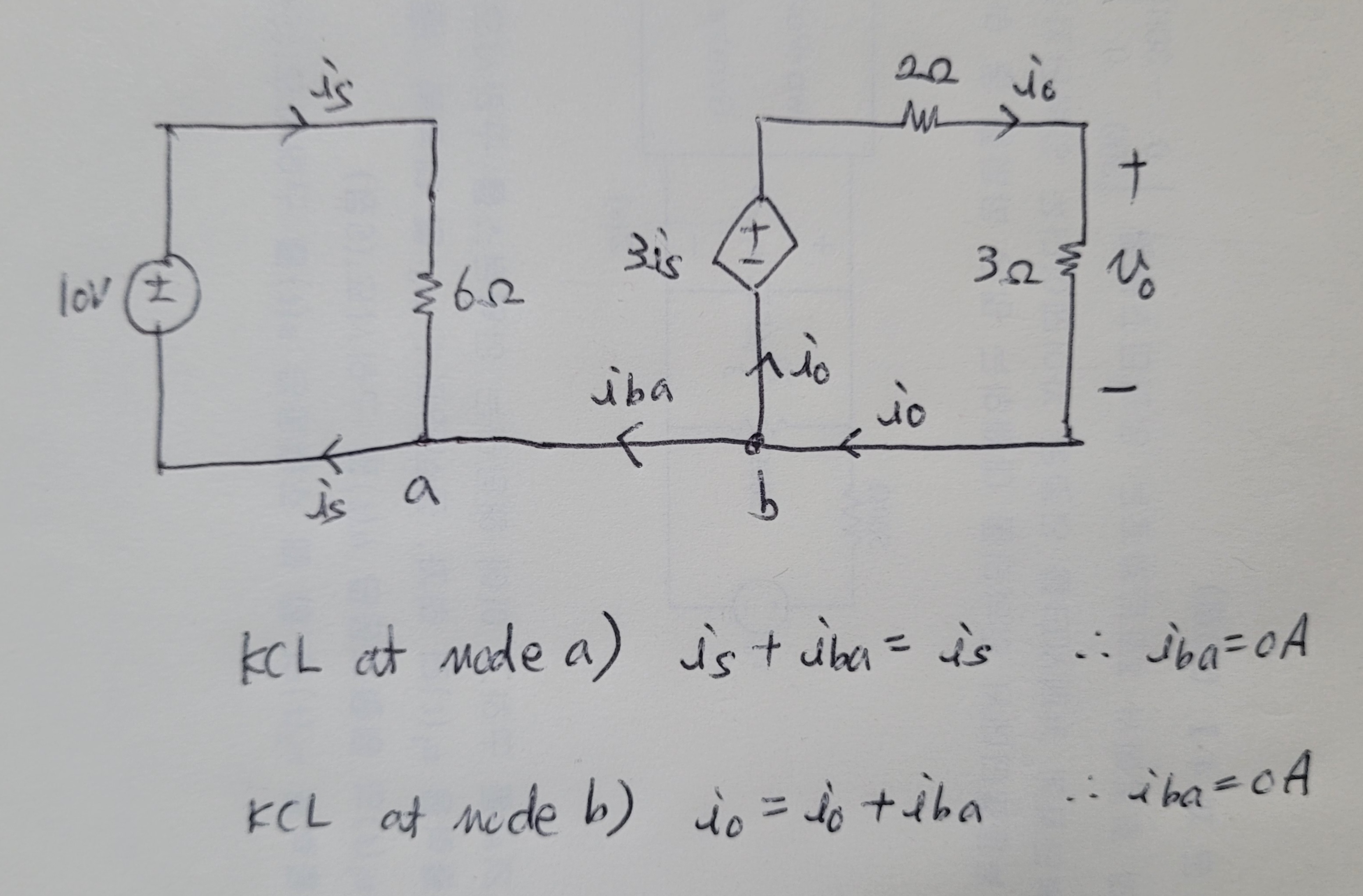

    아래 첨부사진의 마디 b에서 마디 a로 흐르는 전류는 io가 아닌 별도의 전류(iba)로 잡아야 합니다.




    이때 a, b 마디에서 각각 KCL을 적용하면 모두 iba=0A라는 결론을 얻는데요. 이는 어느 두 회로 사이에 전류가 흐르기 위해서는 최소 도선이 2개가 필요하다는 것을 암시하고 있습니다. 이 부분은 나중에 1차 회로에서 자세하게 다루게 되는데요 질문하신 분께서 이미 KCL을 적용하여 ab 도선에 흐르는 전류가 0A라는 것을 도출한 것 자체가 대단하다고 생각합니다.(제가 강의해 오면서 이 부분을 질문하신 분은 질문자 분이 처음입니다!)


    지금처럼 계속 공부에 매진하시길 바랍니다.


    답변이 되었는지 모르겠습니다.

    그럼 안녕히계세요.
