안녕하세요. 양진목입니다.
1. 우선 12V 전압원만 단독으로 존재할 때의 회로도와 식은 맞게 그리시고 쓰셨습니다.
첨부사진 중의 아래 두 식을 연립하여 나온 V1 값을 2000옴으로 나눠주기만 하면 됩니다.
2. 6mA 전류원만 단독으로 존재하는 경우 12V전압원은 단락되어 제거되므로 회로도가 아래와 같습니다. Io를 따라 KVL을 적용해보세요.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 통합검색
공학계열 양진목 교수님
답변완료
중첩의 원리 문제
- 작성자 송*우 (a********6)
- 작성일 2025-06-02
- 과목 회로이론
중첩의 원리로 문제를 풀고 싶습니다. 2ma만 남겨두고 푸는것은 익숙해서 io를 잘 구했습니다.
다만 6ma,12v의 경우는 회로의 모양(ㄱ자?)이 특이하여 풀이법을 잘 모르겠습니다.

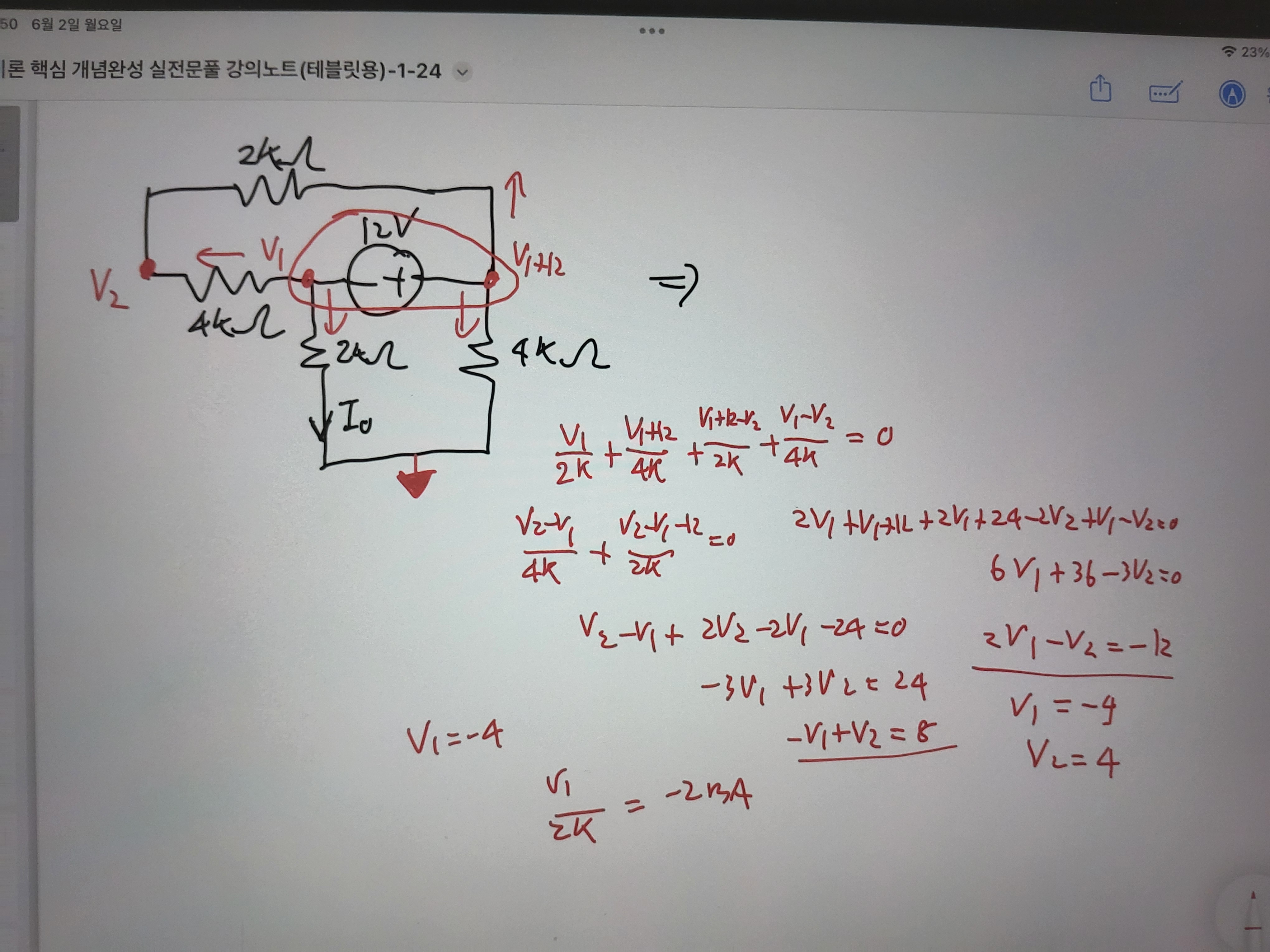

사진에서 마디전압법으로 푼것을 첨부해봅니다.
아마 식에 오류가 있는거 같습니다...
또한 망로전류법으로 푼다면
어떤식으로 폐회로를 잡아야하는지도 궁금합니다.
매번 직사각형으로 된거만 풀다가 혼란스럽네요..
