안녕하세요. 양진목입니다.
네, 맞습니다. vc(0+)=10V이므로 이와 병렬연결인 50옴 저항에는 10V가 걸리고 10/50=0.2A 전류가 흐릅니다.
따라서 KCL에 의해 커패시터전류 ic(0+)=0A이고 C*dvc/dt=0에서 vc'(0+)=0V/sec입니다.
참고로 인덕터에는 30V(전압원 전압)와 10V(=vc(0+))의 차이인 20V가 걸립니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 통합검색
답변완료
저항, 전압원, 커패시터가 병렬연결 되었을 때의 전압
- 작성자 안*윤 (y******n)
- 작성일 2025-10-21
- 과목 회로이론

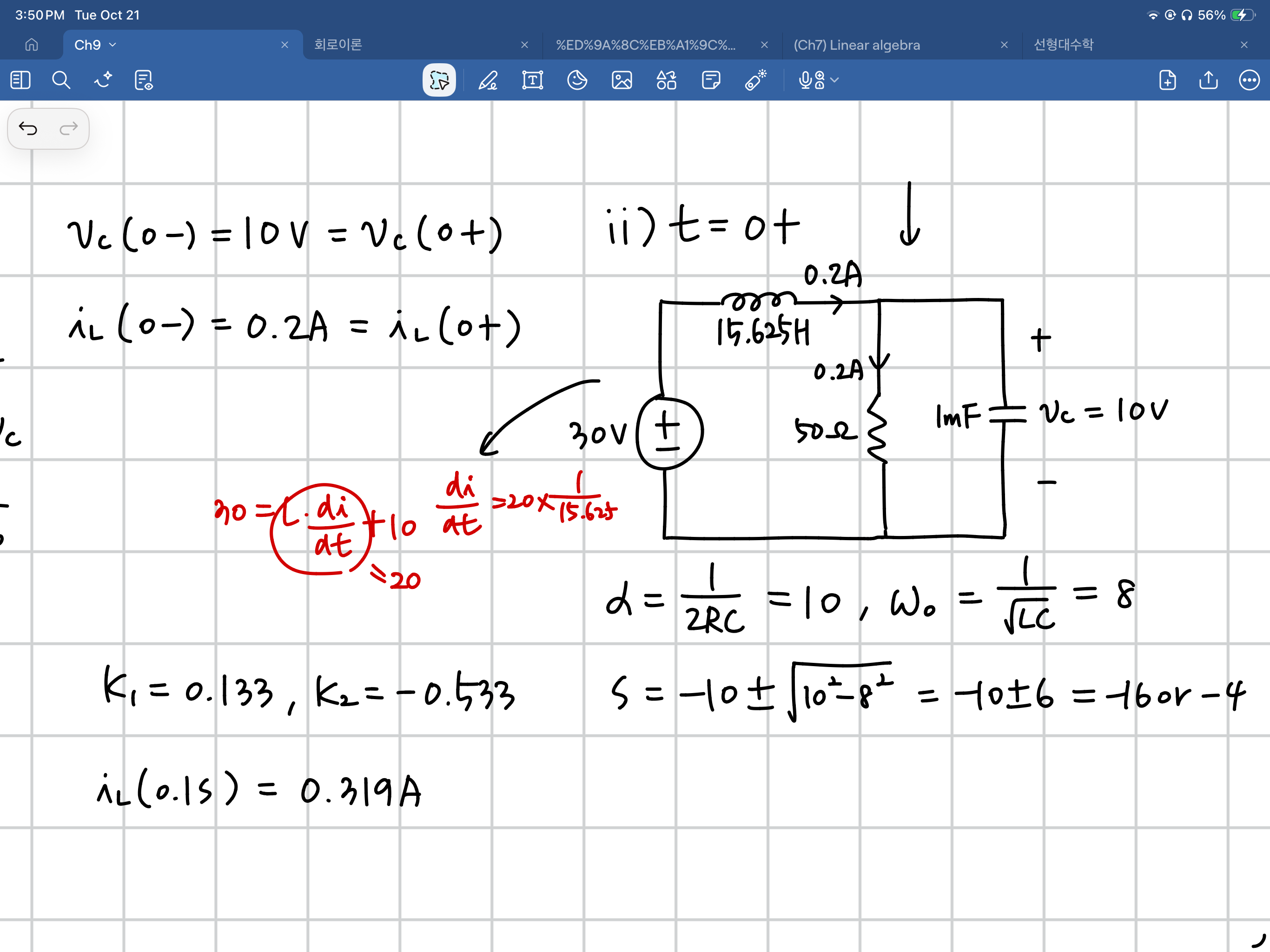

t=0+ 에서 회로의 모습이 그림과 같을 때 저항이 전압원의 30V가 아닌 커패시터의 10V를 가지게 되는지 궁금합니다. 그리고 저항이 10V의 전압을 가지면 전류는 0.2A가 흐른다는 의미인데 그럼 iL(0+)=0.2A이니 커패시터의 전류는 0이 되는 것인지도 여쭙고 싶습니다.
※ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다.
댓글 총0건
-
- 양*목
- 교수님
- 2025-10-22
